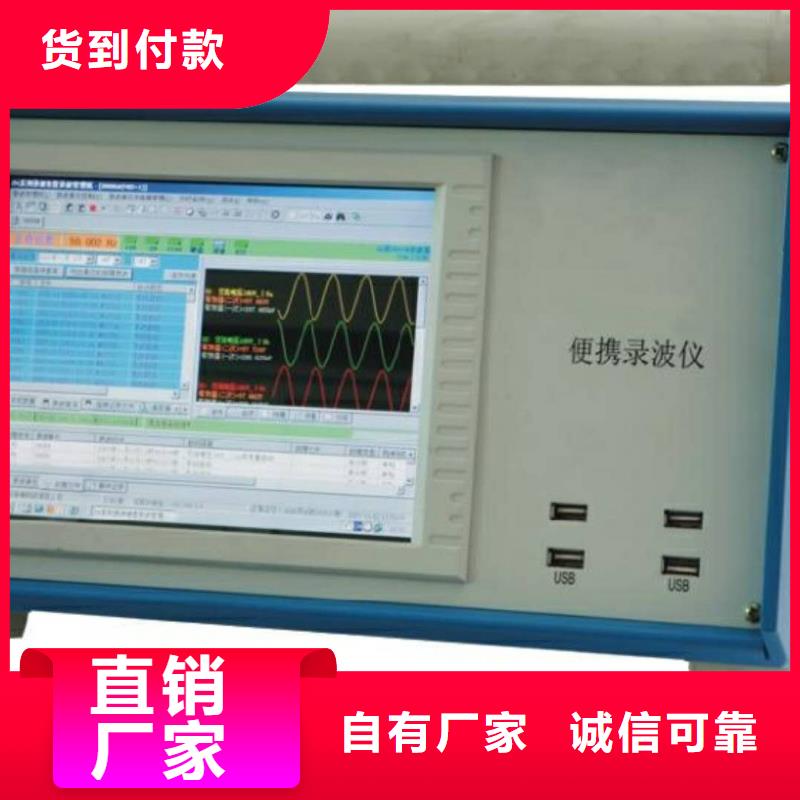

华尔网录波仪十、趋势图录波仪在 存储器上建有趋势图文件，可以以1点/秒的频率连续记录历史曲线，并随时写入该文件。趋势图可记录不多于8个模拟量，以及16路开关量。记录时间总长为1小时、2小时、6小时、12小时、1天、2天、3天可选。此画面支持的操作：F3：趋势图设置运行中，用户可以启动趋势图的记录（主菜单/设置/趋势图管理/运行趋势图），也可以停止之前启动的趋势图（主菜单/设置/趋势图管理/停止趋势图）。状态条显示了趋势图的运行状态。趋势图数据包含 时钟信息，如果记录过程中曾被停止或关机，则显示的趋势曲线会有中断。录波仪在出厂时，趋势图的记录被设定为停止。10.1.设置趋势图的设置由（主菜单/设置/趋势图管理/趋势图设置）进入，在这个对话框中可以选择要记录的模拟量。如果当前趋势图已经记录有数据，而用户改变了模拟量的选择，则必须重建趋势图文件；此时，录波仪会提示用户，在删除或保存数据为文件之间作出选择。将趋势图数据保 存为一个记录文件，记录类型为，文件扩展名为“TRD”。10.2.实时显示按“菜单”键，选择弹出菜单的“实时显示/趋势图”。如果趋势图正在运行，则画面会实时刷新。画面横向为时间轴，可选的显示画面时间轴长度为：1小时、2小时、6小时、12小时、1天、2天、3天，并且不超过记录时间总长；时间轴右端显示为0，从右向左，依次显示距离右端的时间。在趋势图运行时，时间轴右端是当前时刻；在停止时，因为画面不再刷新，所以时间轴右端是停止的时刻。画面纵向为幅值，由于各模拟量的额定值可能不同，为方便比较，纵轴采用标幺制，即为“实时值/额定值”。而光标对应处显示为有名值（实际值）。开关量从下向上依次排列，坐标系右侧的“标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。开关量状态的正确显示依赖于“外接逻辑”的正确设置，请参见“设置/开关通道”。按“Tab”键，切换画面操作组，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。画面设置：此对话框的设置与趋势图设置不同，请注意区分。此处是从趋势图记录的模拟量、开关量中选择需要在画面中显示的，对趋势图的数据记录没有影响。10.3.趋势图记录文件在打开的记录列表对话框中，选定要打开的趋势图记录，按“↙“键，进入分析画面。分析画面与停止记录时的趋势图实时显示画面类似，即数据、时间轴不刷新，而且状态条的功能路径部分显示当前打开的文件名。
